Conforme alle vigenti normative

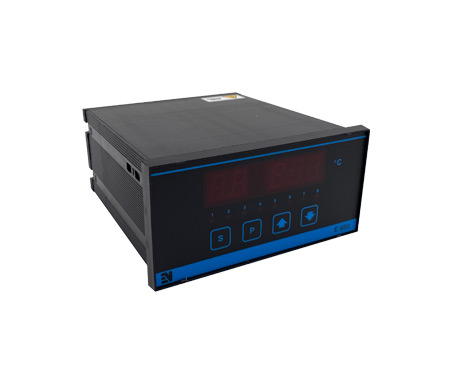

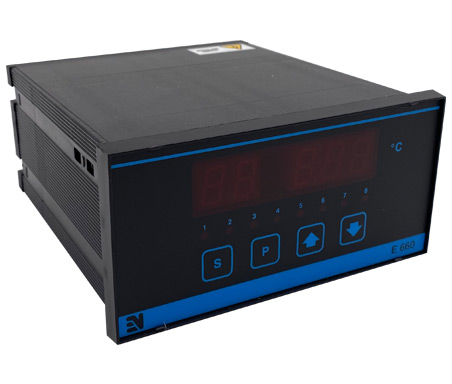

La centralina accetta in ingresso da 1 a 8 termoresistenze PT100 a 3 fili.
Il display visualizza in modo ciclico per il tempo impostato la temperatura sul display a destra e il canale selezionato (1÷8) sul display a sinistra.
La temperatura indicata va da -99 a +810 °C.
I messaggi di fuori scala sono “AAA” in caso di termoresistenza aperta e “CCC” in caso di termoresistenza in cortocircuito.
La centralina compara continuamente la temperatura di ogni singolo canale con la relativa soglia di allarme (impostabile di minima o di massima in programmazione); 8 canali sono letti in 2 secondi.
Quando uno degli ingressi entra in allarme la scansione automatica (se abilitata) si blocca sul canale in allarme, si accende il relativo led e scatta il contatto in morsettiera (si apre o si chiude a seconda della posizione del link sulla scheda).
Premendo il tasto “S” il display a sinistra visualizza AX, dove X è il numero del canale selezionato, e il display a destra visualizza il valore della soglia di allarme. Questo valore è aggiornabile mediante i tasti “AUMENTA” e “DIMINUISCE” solo se il link in morsettiera si trova in posizione ON.
Premendo il tasto “AUMENTA” si passa alla visualizzazione del canale successivo.
In programmazione si può abilitare solo il numero di canali desiderato; in questo caso la scansione di tutti i canali avviene più velocemente. Per esempio se il numero di canali e 6 la scansione va dall’ingresso RTD1 fino a RTD6 senza tener conto degli ultimi 2 canali.
È possibile tarare lo ZERO in modo fine su ogni canale e impostare un filtro sugli allarmi per evitare falsi interventi.
√ Ingresso: Termoresistenza PT100 3 fili.
√Campo: -99 ÷ +810 °C.
√ Precisione: ± 0,3%.
√ Numero canali: 8 programmabili.
√ Lettura singolo canale: N° canali x 250 ms.
√ Filtro digitale: da 0 a 100 letture (filtro x N° canali x 250 ms).
√ Tempo di scansione automatica: 1÷999 sec programmabile.
√ Soglie: 0 ÷ 800 °C impostabile per ogni canale.
√ Rele: SPDT 2 A / 250 V max.
√ Visualizzazione: Display LED rossi 0,56″.
√ Alimentazione: 230 V / 115 Vac 50÷60 Hz.
√Consumo: 3 VA.
√ Temperatura di funzionamento: 0÷50 °C.
√ Temperatura di immagazzinamento: -20 ÷ +70 °C.
√ Contenitore: Resina ABS autoestinguente.
√ Frontale: Pellicola serigrafata in policarbonato.
√ Dimensioni: 72 x 144 x 170 norme DIN 43700.
√ Protezione: IP 54.
√ Terminali: Morsetti a vite estraibili.
√ Montaggio a pannello: Con n° 2 staffe a vite.
